技术性能及结构特征：

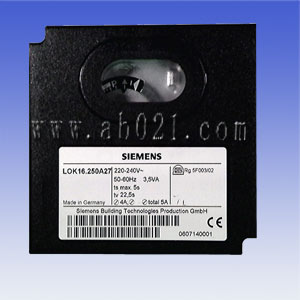

LOK16…燃烧控制器，控制和监控。连续运转的多段或连续比例调节的强制通风式大中型燃油燃烧器，火焰探测器采用RAR8….或RAR7…

实时监控火焰信号，并在出现故障（如探测器故障，探测器电缆以及虚假的火焰信号等）时及时起动安全动作。

带有自检火焰信号放大器。

带有空气压力检测和风门挡板控制。

远程复位。

安装注意事项：

1.控制器单元和其他电缆必须与高压点火电缆分开安装。

2.不要混淆相线和中线。

3.安装开关、保险丝、接地等等，都要遵守当地的规则。

4.必须确认不超过接线柱所能允许的最大电流量。

5.不得将主电源接到燃烧控制器的输出端子。

6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。

7.用一个公制螺和放松垫圈保护底盘下的接地套管。

8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。

9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。

10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。

10.连接远程复位装置远程复位和远程紧急关停

t1预吹扫时间，风门挡板全开TAS安全时间或初级安全时间，燃烧器使用一个点火燃烧器

TAS'安全时间或初级安全时间，燃烧器使用一个点火燃烧器t3预点火时间

t3'起动命令，自收到风压信号开始长的预点火时间t3n后点火时间（点火变压器连接到15#端子）

t4从TSA或TSA’开始到19#端子释放电压的时间4'从TSA或TSA’开始到19#端子释放电压的时间

t5从t4或t4'结束到20#端子有输出或开始负荷控制

t6后吹扫时间

t7风机2起动延迟时间t8起动时间（无T11.T12)

t9　t10起动到风压控制开始

t11风门全开时间

t12风门全关时间

t13允许停机后的预吹扫时间

t16起动命令到风门全开命令间隔

t20停机后无吹扫，到下次起动间隔
