技术性能及结构特征：

LMV…系统，具有双处理器的启动，报警及运行故障提供优越的状态监控（高清晰显示器）和远程显示。 功能齐全，操作简便的应用软件

通过AZL…或其他控制系统的选择或设置燃烧器的启停、燃料供应。具有提供运行模式的控制，打印运行报表等功能。

  过程处理数据：运行及锁定信息

  温度或压力：当前运行状态

  烟气含氧量：自诊断

  燃烧效率：锁定记录

  燃料计量：故障记录

新的LMV5…大型燃烧器（﹥2MW）管理系统采用先进的“电子”空/燃比控制的理念，通过Can bus总线分别控制燃料执行和风门执行机构来实现理想的燃烧空/燃比。以相对最小的过剩空气量来达到理想燃烧效率。该系统可以同时控制四台执行机构，也可以根据需要扩展到六台以满足高端燃烧控制需求。

安装注意事项：

1.燃烧器的安全启动和火焰检测。

2.安全可靠的燃气阀门泄漏检。

3.控制空/燃比设定的空/燃比保持一致。

4.锅炉的温度或压力控制依据预先设置的PID运算法则（可选）。

亦可通过外部的控制设备。

LMV…系统，具有双处理器的启动，报警及运行故障提供优越的状态监控（高清晰显示器）和远程显示。

功能齐全，操作简便的应用软件。

安装注意事项：

1.控制器单元和其他电缆必须与高压点火电缆分开安装。不要混淆相线和中线。安装开关、保险丝、接地等等，都要遵守当地的规则。

2.必须确认不超过接线柱所能允许的最大电流量。不得将主电源接到燃烧控制器的输出端子。

3.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。

4.用一个公制螺和放松垫圈保护底盘下的接地套管。

5.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。

6.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。

7.中性导线和接线柱2之间的连接是在控制单元底部事先连线。

LMV51…用于鼓风式燃烧器，集成了燃料空气比例调节和PID负荷调节控制器

LMV52…用于鼓风式燃烧器，集成了燃料空气比例调节和PID负荷调节及氧含量修正的控制器

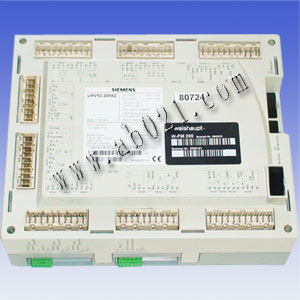

该控制系统由LMV5…控制器、AZL…显示操作元件、QRI…火焰探测器、SQM4…电动执行机构组成。
