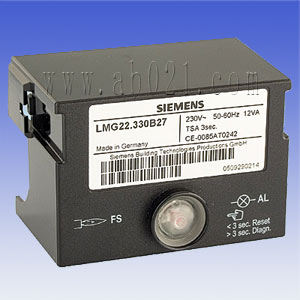

LMG系列燃气燃烧器控制器

技术性能及结构特征:
基于微处理器控制单段或双段燃气或气/油间歇运行的小型(小于350KW)燃烧器。具有远程复位,低电压监控,空气压力检测,故障代码指示等控制功能。
●系列控制器,集成燃气烧控制的功能,适合于间歇式燃烧的全自动控制。
●用于一段或二段式燃气或燃油/燃气燃烧器在启动和间歇式运行期间的监测控制。根据选用的控制类型,其火焰监控是通过离子棒,强制通风燃油 / 燃气燃烧器的兰火焰探测器QRC1.或一个UV火焰探测器(带辅助设 AGQ2 …A27)。
●低电压监控。空气压力检测。
●符合EN 676自动强制通风燃烧器。
●符合EN 298的燃气燃烧器控制器。
●符合EN 298的燃气燃烧器控制器。
●LGB系列控制器,若需使用紫外线光电管检测火焰,需配辅助元件:
AGQ1.1A27 (电缆长度500mm)
AGQ1.2A27 (电缆长度300mm)
安装注意事项:
1.控制器单元和其他电缆必须与高压点火电缆分开安装。
2.不要混淆火线和零线。
3.安装开关、保险丝、接地等等,都要遵守当地的规则。
4.必须确认不超过接线柱所能允许的最大电流量。。
5.不得将主电源接到燃烧控制器的输出端子。
6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来,至少留3mm的触点间隙。
7.用一个公制螺和放松垫圈保护底盘下的接地套管。
8.在没有使用风机的情况下,一个AGK25必须被连接到控制器的接线柱3上,否则燃烧器不能可靠启动。
9.为安全起见,将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示,燃烧的元件(风机、点火变压器和气阀)如图7435a14所列,必须连接到中性导线上。
10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。
燃烧器配件相关数据
型号 | TW Max |
T Min |
TSA max |
T3n | T3 | T4 min |
T10 min |
T11 max |
T12 max |
运行期间熄火后的反应 |
小火风量预吹扫,无风门控制 |
||||||||||
LMG21.130B27 | 2.5 | 7 | 3 | 2 | 2 | 8 | 5 | --- | 锁定 | |
LMG21.230B27 | 2.5 | 20 | 3 | 2 | 2 | 8 | 5 | --- | 锁定 | |
LMG21.330B27 | 2.5 | 30 | 3 | 2 | 2 | 8 | 5 | --- | 锁定 | |
LMG21.350B27 | 2.5 | 30 | 5 | 4 | 2 | 10 | 5 | --- | 锁定 | |
LMG21.530B27 | 2.5 | 50 | 3 | 2 | 2 | 8 | 5 | --- | 锁定 | |
LMG21.550B27 | 2.5 | 50 | 5 | 4 | 2 | 10 | 5 | --- | 锁定 | |
大火风量预吹扫,风门控制 |
||||||||||
LMG22.130B272 | 2.5 | 7 | 3 | 2 | 3 | 8 | 3 | 12 | 锁定 | |
LMG22.230B272 | 2.5 | 20 | 3 | 2 | 3 | 8 | 3 | 16.5 | 锁定 | |
LMG22.233B272 | 2.5 | 20 | 3 | 2 | 3 | 8 | 3 | 30 | 锁定 | |
LMG22.330B272 | 2.5 | 30 | 3 | 2 | 3 | 8 | 3 | 12 | 锁定 | |
小火风量预吹扫,无风门控制 |
||||||||||
LMG25.230B272 | 2.5 | 30 | 3 | 2 | 2 | 8 | 5 | --- | 最多3次重起 | |
LMG25.330B272 | 2.5 | 30 | 3 | 2 | 2 | 8 | 5 | --- | 最多3次重起 | |
LMG25.350B272 | 2.5 | 30 | 5 | 4 | 2 | 10 | 5 | --- | 最多3次重起 | |
大气式燃烧 |
||||||||||
LMG49.030B27 | 3.5 | --- | 3 | 2 | 0.5 | 0.5 | --- | --- | 锁定 | |
LMG49.031B27 | 3.5 | --- | 3 | 2 | 0.5 | 1 | --- | --- | 最多1次重起 |
tw等待时间 t1预吹扫时间 TSA安全点火时间 t3 预点火时间 t3n后点火时间
t4《BV1-BV2》间隔 t10空气压力信号的检测时间 t11风门全开时间 t12风门全关时间
