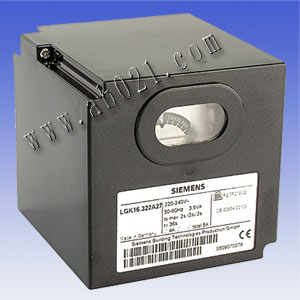

LGK系列燃气燃烧器控制器
技术性能及结构特征：
燃烧器控制型LGK16 燃烧控制器，用于控制多级，包括连续比例调节控制的大中型燃烧器。适用用于燃气燃烧器。燃烧器控制型，自我监督检查火焰电路。具有自我检查火焰的功能，在点火启动过早或滞后的情况下，提供安全保护。在没有火焰探测器的情况下，通过火焰探测器电缆或信号放大器，可以模拟的火焰信号运作。。
适合石油气或天然气做为燃料的燃烧器，在不强制检测火焰的情况下使用。燃烧器的连续工作，在燃烧器间歇运行，在工作需求的情况下，可连续工作超过24小时。
火焰探测器采用QRA53…/QRA55…或离子棒。
安装注意事项：
1.控制器单元和其他电缆必须与高压点火电缆分开安装。
2.不要混淆相线和中线。
3.安装开关、保险丝、接地等等，都要遵守当地的规则。
4.必须确认不超过接线柱所能允许的最大电流量。
5.不得将主电源接到燃烧控制器的输出端子。
6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。
7.用一个公制螺和放松垫圈保护底盘下的接地套管。
8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。
9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。
10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。
燃烧器配件相关数据
| 型号 | LGK16.122A27 | LGK16.133A27 | LGK16.322A27 | LGK16.333A27 | LGK16.335A27 | LGK16.622A27 | LGK16.635A27 |
| t1 | 10 | 9 | 36 | 31.5 | 37.5 | 66 | 67.5 |
| TAS | 2 | 3 | 2 | 3 | 2.5 | 2 | 2.5 |
| TAS' | / | / | / | / | 5 | / | 5 |
| t3 | 4 | 3 | 4 | 6 | 5 | 4 | 5 |
| t3' | / | / | / | / | 2.5 | / | 2.5 |
| t3n | / | / | / | / | / | / | / |
| t4 | 6 | 6 | 10 | 2 | 12.5 | 10 | 12.5 |
| t4' | / | / | / | / | 15 | / | 15 |
| t5 | 4 | 3 | 10 | 12 | 12.5 | 10 | 12.5 |
| t6 | 10 | 14.5 | 12 | 18 | 15 | 12 | 15 |
| t7 | 2 | 3 | 2 | 3 | 2.5 | 2 | 2.5 |
| t8 | 30 | 29 | 66 | 72 | 75 | 96 | 105 |
| t9 | 2 | 3 | 2 | 3 | 5 | 2 | 5 |
| t10 | 6 | 6 | 8 | 12 | 10 | 8 | 10 |
| t11 | |||||||
| t12 | |||||||
| t16 | 4 | 3 | 4 | 6 | 5 | 4 | 5 |
| t20 | 32 | 60 | / | 27 | 22.5 | / | / |
| 通用 | LFL1.122 | LFL1.133 | FL1.322 | LFL1.333 | LFL1.335 | LFL1.622 | LFL1.635 |
t1预吹扫时间，风门挡板全开TAS安全时间或初级安全时间，燃烧器使用一个点火燃烧器
TAS'安全时间或初级安全时间，燃烧器使用一个点火燃烧器t3预点火时间
t3'起动命令，自收到风压信号开始长的预点火时间t3n后点火时间（点火变压器连接到15#端子）
t4从TSA或TSA’开始到19#端子释放电压的时间4'从TSA或TSA’开始到19#端子释放电压的时间
t5从t4或t4'结束到20#端子有输出或开始负荷控制
t6后吹扫时间
t7风机2起动延迟时间t8起动时间（无T11.T12)
t9 t10起动到风压控制开始
t11风门全开时间
t12风门全关时间
t13允许停机后的预吹扫时间
t16起动命令到风门全开命令间隔
t20停机后无吹扫，到下次起动间隔
