技术性能及结构特征：

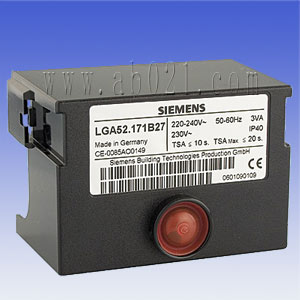

LGA系列燃气控制，是机械式燃烧器控制器，用于大气式间歇运行的中小型燃气燃烧器。配接离子火焰探测器。

安装注意事项：

1.控制器单元和其他电缆必须与高压点火电缆分开安装。

2.不要混淆相线和中线。

3.安装开关、保险丝、接地等等，都要遵守当地的规则。

4.必须确认不超过接线柱所能允许的最大电流量。

5.不要提供外部的主电压到燃烧控制器的控制输出。

6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。

7.用一个公制螺和放松垫圈保护底盘下的接地套管。

8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。

9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。

10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。

t1预吹扫时间 t3预点火时间 t3＇预点火时间 ＴＳＡ安全点火时间

TSA max最大安全点火时间 t3n后点火时间 t4TSA到V2打开间隔
