weishaupt 威索燃烧器

WG系列 燃气燃烧器

W系列的所有型号燃烧器中的部件均紧密结合在一个小巧的空间内。燃料与空间的调节装置显而易见且易于维护。通过新技术为其配置的数字化程序控制器,可以使各项设定的功能及燃料与空气量的配合达到更精确的水平。

该系列燃烧器的功率范围始于12千瓦,最大可达570千瓦。在不同的型号中,功率调整的方式可分为一级或二级、二级滑动或比例调节。所有型号的燃烧器均符合相应的德国工业标准(DIN)及欧洲标准(EN),且均经样机检测认可。

适用于天然气、液化石油气等多种燃气,使用电离式火焰检测,做为安全的保障。

燃烧器相关数据

燃烧器技术参数
型号 版本号 运行模式 阀组尺寸 出力范围kW 产品认证号 订货号
WG20燃气燃烧器
天然气
WG20N/1-C LN 单段火带手动风门调节 1" 80-200 CE0085BM0216 23221034
WG20N/1-C Z-LN 单段火或两段火 1" 35-200 CE0085BM0216 23221334
WG20N/1-C ZM-LN 平滑两段式或比例调节 1" 35-200 CE0085BM0216 23221634
WG20N/1-C LN 单段火带手动风门调节 1" 80-200 CE0085BM0216 23221044
WG20N/1-C Z-LN 单段火或两段火 1" 35-200 CE0085BM0216 23221344
WG20N/1-C ZM-LN 平滑两段式或比例调节 1" 35-200 CE0085BM0216 23221644
LPG液化气
WG20F/1-C LN 单段火带手动风门调节 3/4" 80-200 CE0085BM0216 23321024
WG20F/1-C Z-LN 单段火或两段火 3/4" 35-200 CE0085BM0216 23321324
WG20F/1-C ZM-LN 平滑两段式或比例调节 3/4" 35-200 CE0085BM0216 23321624
WG30燃气燃烧器
天然气
WG30N/1-C ZM-LN 平滑两段式或比例调节 3/4" 40-350 CE0085AU0064 23232621

1"

1-1/2"
LPG液化气
WG30F/1-C ZM-LN 平滑两段式或比例调节 3/4" 60-350 CE0085AU0064 23332621
WG40燃气燃烧器
天然气
WG40N/1-A ZM-LN 平滑两段式或比例调节 3/4" 55-550 CE0085AS0311 23241621
1" 23242631
1-1/2" 23241651
2" 23240661
DN65 23241631
DN80 23241641
LPG液化气
WG40F/1-A ZM-LN 平滑两段式或比例调节 3/4" 80-550 CE0085AS0311 23341621

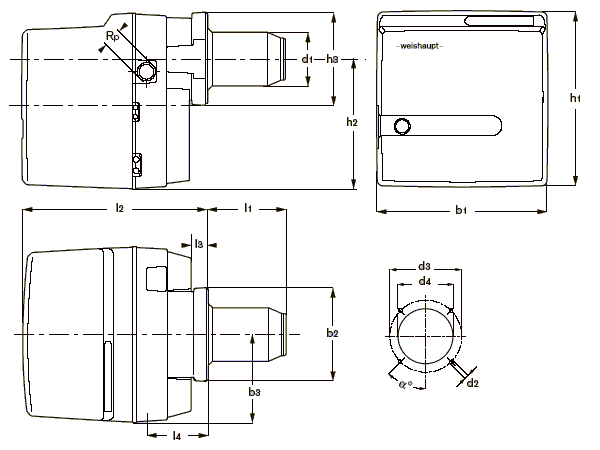

燃烧机外形尺寸

型号 I1 I2 I3 I4 b1 b2 b3 h1 h2 h3 d1 d2 d3 d4 Rp
WG10 140 349 31,5 115 330 165 164 353 270 165 108 M8 150–170 110 3/4” 45°
WG20 140 397 32 158 358 182 178 376 284,5 182 120 M8 170 130 1” 45°
WG30 166 480 62 197 420 226 196 460 342 226 127 M8 170–186 130 1-1/2” 45°
WG40 235 577 72 235 450 245 207 480 360 245 154 M10 186–200 160 1-1/2” 45°

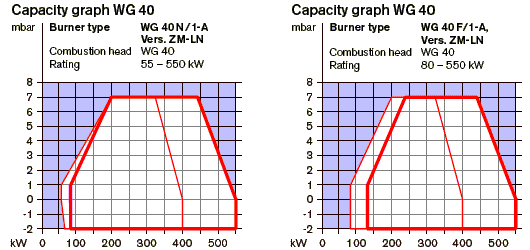

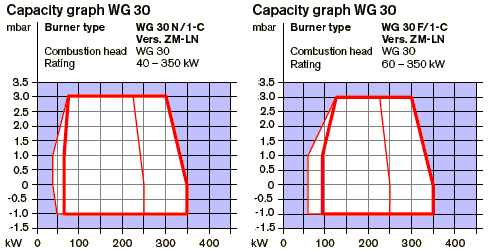

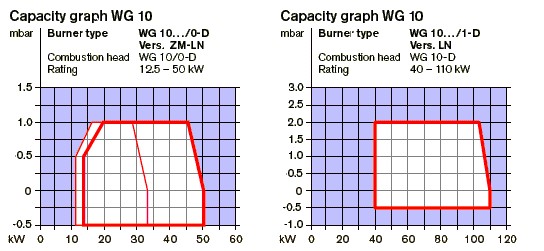

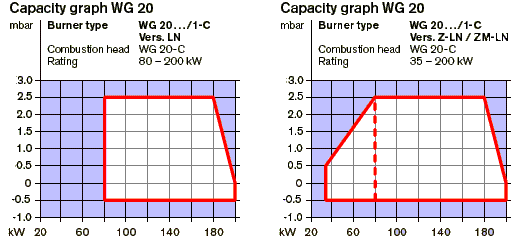

常用规格燃烧器工况曲线图
