NG系列:NG350M NG400M NG550M 燃气燃烧器

IDEA NG是CIB UNIGAS是根据发展的需求而新推出的设计解决方案,以适合市场对中小型燃烧器在出力范围以及功能的需求。

该燃烧器,基于新的理念而开发,其特点是在高背压下的工作环境中,以较好性能进入燃烧室。特别是,NG350和400机型,采用了“模块”,允许使用的解决方案为标准型和扩展型,可以根据实际的需要,进行合理的选择与配置。

风门几何设计是获得开启角度之间的线性比例和范围,以确保燃烧在整个使用范围进取,高效,顺畅。

该燃烧器,在所有规格中,均有快度的安装与拆卸的装配方案:快速插头连接到电源线,安装在一个可移动的控制盘,让燃烧机在维修的情况下,相关的部件操作简便。

根据燃气出口的压力,可以通过调节滑动法兰,安置燃烧筒在燃烧室的深度,以满足实际的需求。燃烧头的位置通过螺丝调节。

燃烧器相关数据

燃烧器技术参数
机型 输出功率Kw 电源 风机马达kW 阀组选择范围
NG350M 80 ~ 330 230V 2N AC 0.37 Rp 1” -1” 1/4 -1” 1/2
NG400M 115 ~ 420 230V 2N AC 0.45 Rp 1” -1” 1/4 -1” 1/2 -2”
NG550M 160 ~ 570 230V 2N AC 0.62 Rp 1” 1/4 -1” 1/2 -2”

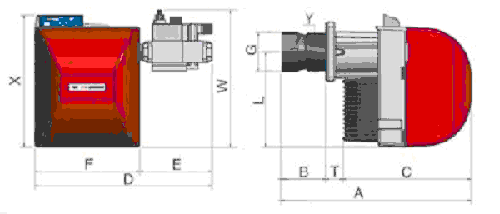

燃烧机外形尺寸

型号 A AL B BL C F G L T X Y 包装尺寸
NG350 748 878 178 308 570 396 125 348 89 491 144 0.8×0.5×0.6
NG400 768 898 198 328 570 396 144 348 89 491 144 0.8×0.5×0.6
NG550 843 943 253 353 590 426 158 384 69 533 165 0.8×0.5×0.6

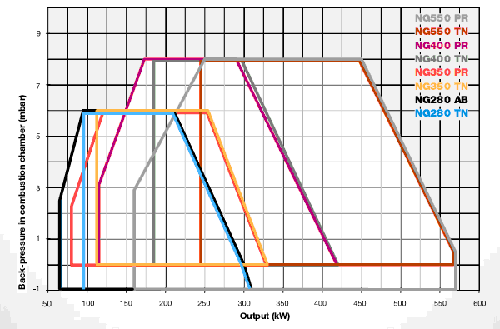

常用规格燃烧器工况曲线图
