P系列:P50M P60M P65M P72M P73M 燃气燃烧器

P系列燃气燃烧器采用铸铝外壳,其坚固的程度足够满足锅炉以及其他相关的应用。该款燃烧器分为三个基本型,分别为TECNOPRESS,它的热工出力范围为160-2300kw/h,型号分为P50M、P60M、P65M、P72M、P73M;NOVANTA-CINQUECENTO,它的出力范围为480-8000kw/h,型号分别为P91M、P92M、P93M、P515M、P520M、P525M;MILLE,它的出力范围为2550-13000kw/h,型号为P1025。上述产品根据控制方式,阀组配置又分为多种规格供为选择。

TECNOPRESS在燃烧室真空状态下,的出力功率涵盖了160至2300千瓦的范围。它采用了钟形燃烧扩展头,能够更好的展开焰,并因此而保持有高功率的热辐射。高品质的价格比,使这种产品在实用中具有非常的竞争力。

燃烧部的定位,可以轻松、准确地进行调校,利用拉杆和相关机构进行位置与角度的调整,从而以渐进的方式提高火焰的燃烧和改变火焰的几何形状。

具有多种连接完整的电气连接器便于维修线路。

NOVANTA-CINQUECENTO分为90与500两种型式,符合煤气标准2009/142/EC的标准。

这种燃烧器通过电动执行机构的调节,改变伺服马达凸轮的位置,可以降低废气的排放量,从而降低了污染。

配有一个模拟的控制屏幕,用于监视控制燃烧器不同阶段的运行状态。

MILLE从需要满足市场需求的角度开发生产,该燃烧器空气燃气调节比可以达到1:3,在装配有比例调节仪时可以达到1:10。配备有消音器。

燃烧器相关数据

燃烧器技术参数
型号 功率KW 电源电压 风机马达kW 阀组选择范围
P50M.TN.0.40 350-523 230/400V 3N AC 1.1 Rp1”1/2
P60M.AB.040 160-880 230/400V 3N AC 1.1 Rp1”1/2
P65M.AB.0.50 270-970 230/400V 3N AC 1.1 Rp2”-DN65
P72M.AB.0.50 300-1650 230/400V 3N AC 1.5 Rp2”-DN65
P73M.AB.0.50 320-2300 230/400V 3N AC 2.2 Rp2”-DN65-80

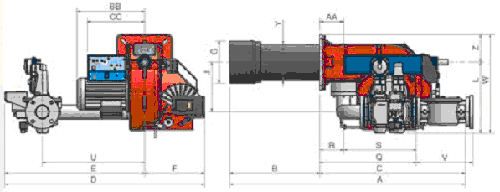

燃烧机外形尺寸

型号 A AL AA B BL E F G J L Q R S U V Y Z
P50M.TN.0.40
P60M.AB.040 1009 1099 99 343 433 500 312 184 210 344 439 112 327 444 162 120
P65M.AB.0.50 1059 1149 130 326 416 568 332 184 208 376 465 130 335 519 162 155
P72M.AB.0.50 1118 1228 130 385 495 694 332 234 208 376 465 130 335 519 198 155
P73M.AB.0.50 1233 130 500 694 332 234 208 376 465 130 335 519 198 155

常用规格燃烧器工况曲线图
