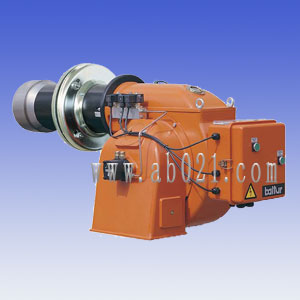

百得燃烧机BT100DSG BT120DSG BT180DSG

BT系列产品在国内相关的应用,是较为多见的一个系列产品。其特点是结构简单,可迅速拆解。在不拆卸整个燃烧器的情况下,可以通过打开面板即可以抽取出燃烧头部分产品进行检查或检修。同时,该系列产品,配备有专门的铰链式法兰,该型式燃烧器,在可不拆卸整体的情况下,通过铰链直接检视检修燃烧头部分的状况。
该产品是百得以往主要推广的产品之一,但随着市场的变化,因价格多方面的制约,该系列产品在BGN200P以下的型号,基本为成本投入相对较少,市场销售价格较低的TBL系列产品所取代。
BT系列燃油燃烧器主要有单段火、双段火以及平滑双段即渐进式三种。分别标记为G、DSG、DSPG或MG。其中,单段火主要用于BT14G、BT34G、BT40G等。
燃烧器相关数据
型号 | 油耗 | 出力 | 控制 方式 |
电源 | 马达 功率 |
包装尺寸 | 重量 | ||
最小 | 最大 | 最小 | 最大 | ||||||
Kg/h | Kg/h | kW | kW | (kW) | L*P*H (mm) | Kg | |||
BT100DSG | 45 | 100 | 533 | 1186 | 二段火 | 3N * 380V * 50Hz | 1.5 | 1510*750*720 | 91 |
BT100DSPG | 45 | 100 | 533 | 1186 | 二段火 | 3N * 380V * 50Hz | 1.5 | 1510*750*720 | 91 |
BT120DSG3V | 40 | 140 | 474 | 1660 | 二段火 | 3N * 380V * 50Hz | 2.2 | 1730*1030*880 | 150 |
BT120DSPG | 渐进式 | ||||||||
BT180DSG 3V | 60 | 180 | 712 | 2135 | 二段火 | 3N * 380V * 50Hz | 3 | 1730*1030*880 | 180 |
BT180DSPG | 渐进式 |
型号 | A | A1 | A2 | B | B1 | B2 | C | D | E | F | I | I1 | L | M | N | ||
min | max | min | max | ||||||||||||||
BT75DSG/3V | 630 | 320 | 310 | 510 | 365 | 145 | 1200 | 170 | 430 | 205 | 160 | - | - | 165 | - | M12 | 180 |
BT100DSPG | 670 | 330 | 340 | 525 | 365 | 160 | 1415 | 310 | 490 | 230 | 195 | - | - | 195 | - | M16 | 240 |
BT100DSG | 640 | 300 | 340 | 525 | 365 | 160 | 1295 | 180 | 440 | 230 | 195 | - | - | 195 | - | M16 | 240 |
BT180DSG3V | 785 | 360 | 425 | 650 | 450 | 200 | 1645 | 200 | 535 | 260 | 220 | - | - | 240 | - | M16 | 270 |
BT180DSPG | 815 | 390 | 425 | 650 | 450 | 200 | 1700 | 200 | 535 | 260 | 220 | - | - | 240 | - | M16 | 270 |

常用规格燃烧器工况曲线图
